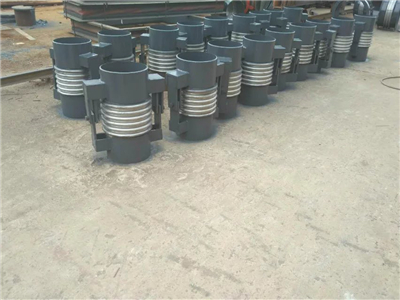

平面鉸鏈波紋補償器是由波紋管、接管、立板、主拉板、銷軸等幾部分構成的，它的鉸鏈需要承受內壓推力，吸收單平面的角向位移。
　　1.平面鉸鏈波紋補償器安裝規范：（1）常常成對使用也_是兩個一起用，它主要應用于各種復雜管系，補償管系的角向位移，如L型管道、Z型管道、U型管道等。（2）在安裝產品時補償器的鉸鏈發生轉動，鉸鏈的平面_與位移平面一致。

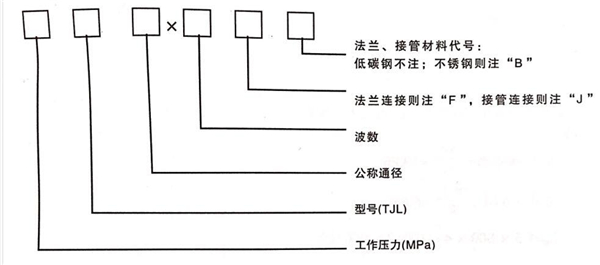

　　2.型號示例：


　　舉例：1.6TJL300×6F表示公稱通徑為Ф300，工作壓力為1.6Mpa，波數為6個，法蘭連接。
　　3.材質的選擇：
　　平面鉸鏈波紋補償器大多是由304或者316L不銹鋼制作而成，波紋的厚度一般是1.6-3.0mm.成型原理為機械漲型，它在設備機械漲型的情況下出來波紋的形狀。
　　4.平面鉸鏈波紋補償器波紋損壞的主要原因是疲勞次數達到壽命或者介質腐蝕破壞以及管道變形扭曲破壞：
　　a水中加入含有氯離子的話，會造成不銹鋼波紋點蝕或晶格腐蝕；
　　b在輸送介質為高壓蒸汽的時候，在三通、彎頭、閥門處形成湍流，使波紋補償器原設計的導流筒低頻大幅震動而破壞，特別是大口徑，大補償量導流筒L>460mm以上更易發生導流筒疲勞斷裂，吹掉；
　　c在管道設計或運行操作時發生失誤，造成汽水沖擊，爆破性水錘，嚴重打破波紋補償器元件；
鉸鏈補償器適用于角位移的管道補償器。型號：本公司生產DN65-DN5000，壓力級別0.1Mpa-2.5Mpa，熱管安裝溫度：20℃，通徑500，工作壓力0.6MPa(6kgf/cm2)，_溫度-10℃，碳鋼管線膨脹系數a=13.2×10ˉ6/℃。 如需特殊定制也可撥打我們的熱線電話進行說明。
